Cisco sx20 快速安装设置指南

设备组件

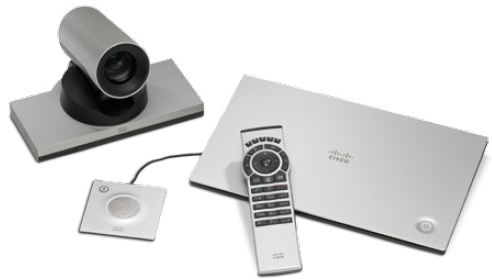

SX 20 产品开箱后所包含主要配件如下：

1、SX 20编解码器一台

2、思科1080P高清镜头一个：

SX20 镜头组件根据订单不同，会配置下列款型镜头的一台：

A：Pr ecisionHD 1080p 12X

B：Pr ecisionHD 1080p 4XS2

3、全向麦克风一个

4、红外遥控器一个，并包含4节5号电池

5、以及必要线缆若干：变压器+电源线、镜头控制线、HDMI视频输出线缆、VGA－DVI 双流线、网线等

注意：安装SX20系统前，需要准备必要的显示设备（对应相应的视频输入接口要求），以及扩声设备。同时在设备周围留出足够的空间，并布署相应的电源接口及网络接口，以便于设备的安装及连接。

设备安装：

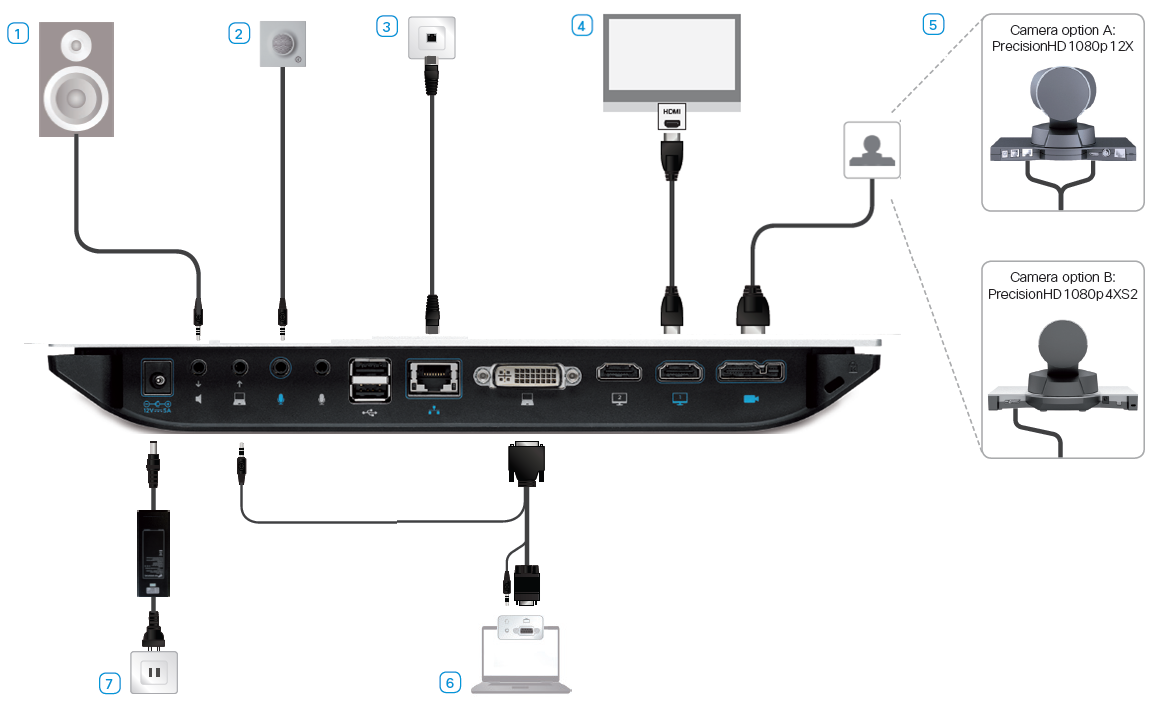

具体安装步骤及安装位置如图解及说明所示：

1、将SX20 编解码器平稳摆放，连接扩声设备。

注：如果房间采用HDMI电视扩声，可以不连接此设备

如果采用电视音箱扩声，请确认电视HDMI接口有带外音频输入功能

2、连接全向麦克风SX20的麦克风1接口（SX20可以连接两路麦克风，需要额外订购另一个）

3、用网线连接SX20及房间内的网络接口（建议使用标配网络线缆）

4、用HDMI接口连接现场显示设备，并连接SX20 HDMI输出1接口（默认HDMI输出1接口有控制菜单显示）

注：HDMI 2接口需要额外License 控制才能生效，如果接错可能导致无菜单或无图像

5、连接SX20的镜头控制口到相应的镜头，根据定货镜头类型不同，有不同的镜头控制线及连接方法：

A：如果订货PrecisionHD 1080p 12X镜头，标配一分二镜头控制线，网络接口连接镜头RJ-45接口，HDMI接口连接镜头视频输出

B：如果订货PrecisionHD 1080p 4XS2镜头，标配一条思科特殊控制+视频线缆，直接连接SX20及镜头。

6、用SX20标配的VGA-DVI双流线缆，连接计算机到SX20的DVI PC视频输入接口及PC音频输入接口，以保证PC视频及音频的同步传输

注：一些PC需要设置为投影模式才能将信号输入到SX20

7、将SX20连接电源适配器并连接房间电源

遥控器说明：

特殊功能键

SX20 基本配置

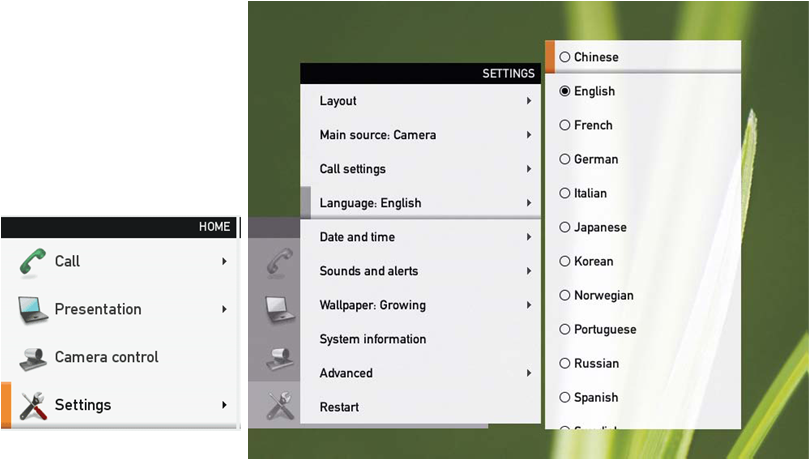

4.1设置界面语言

通过菜单选择“HOME>SETTINGS>Language”，然后选择“Chinese”，界面语言就会变换为中文。

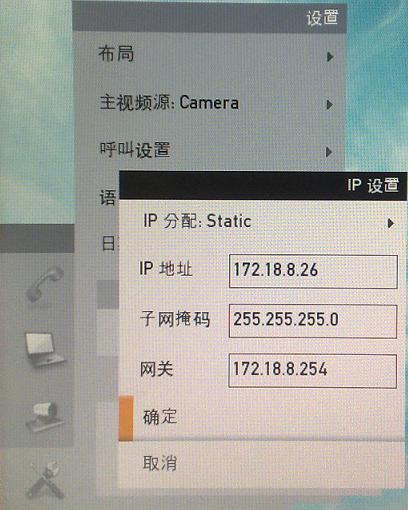

4.2设置IP地址

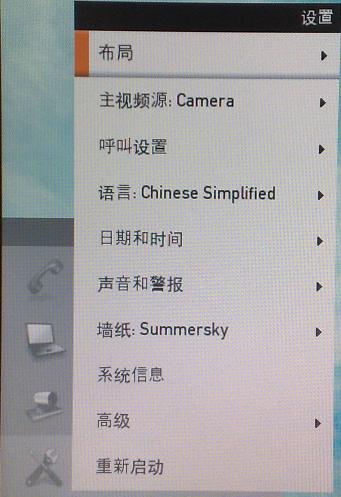

通过菜单选择“主页>设置>高级>IP设置”，然后选择“静态”并在相应的栏目中填入IP地址、子网掩码、网关等信息。所有IP的设置必须重启系统后才生效。通过菜单选择“主页>设置>重新启动”完成重启系统的操作。

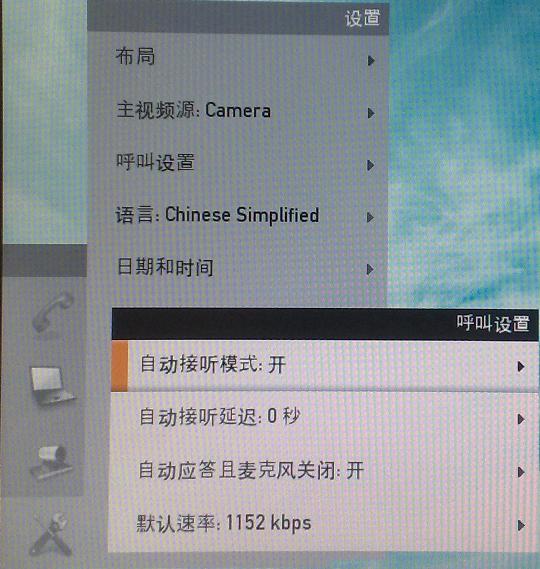

4.3设置自动应答及默认呼叫速率

通过菜单选择“主菜单>设置>呼叫设置”，

1.“自动接听模式”设置为“开”

2.“自动应答且麦克风关闭”设置为“开”

3.“默认速率”设置为“2560kbps”。

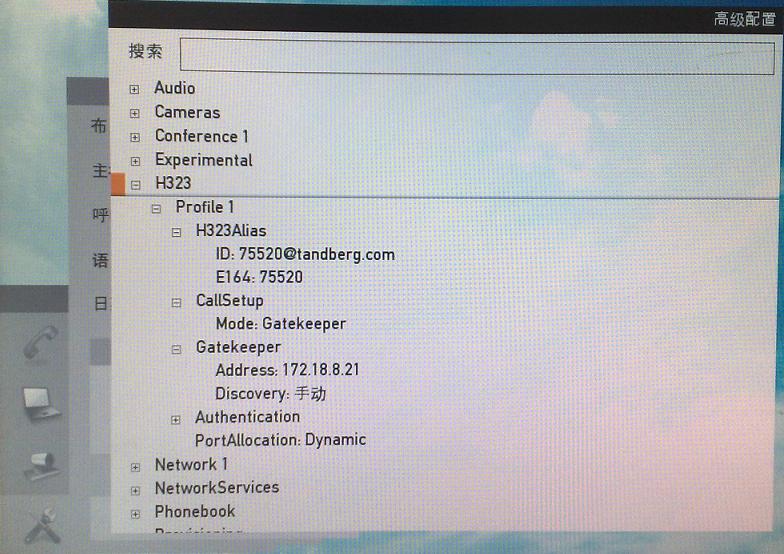

4.4设置H.323注册

通过菜单选择“主菜单>设置>高级>高级配置”，选择“H323”，在子项中配置：

1.“CallSetup”呼叫模式选为“Gatekeeper”

2.“Gatekeeper”的“Address”栏目中填入指定的H.323关守IP：172.18.8.XX地址，并将“Discovery”发现模式选为“Manual”

3.“H.323Alies”中的“E.164”与“ID”栏目中填入相应为终端分配的短号及ID。

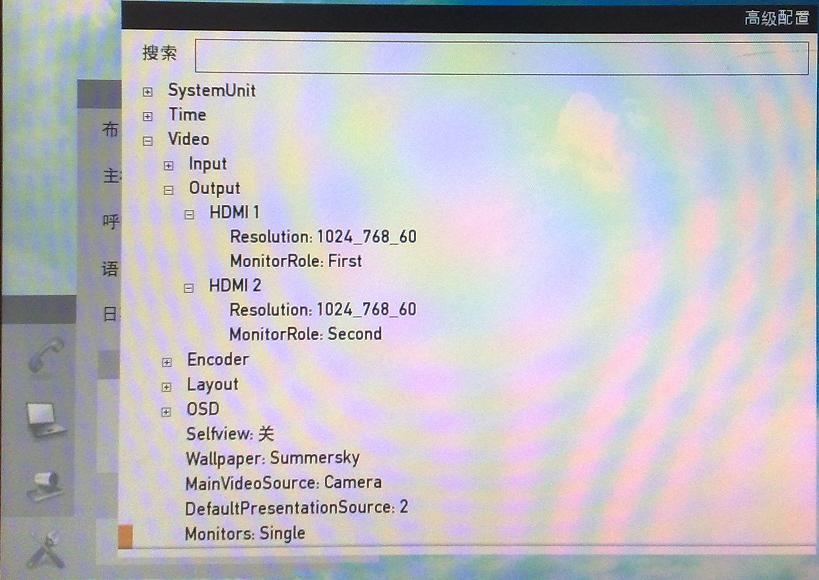

1.4.5 设置本地屏幕输出

通过菜单选择“主菜单>设置>高级>高级配置”，选择“Video>Output”，分别为“HDMI1”与“HDMI2”设置合适输出分辨率。

注意：如果调整了输出分辨率后两个屏幕都无法正常显示，可以使用遥控器恢复出厂分辨率设置，按顺序快速按下“挂断呼叫、*#*#01#”，可将HDMI1的输出分辨率恢复为1280_720_60，并显示菜单。

另外，选择“Video>Monitors”，选择单屏幕输出还是双屏幕输出。

1.“Single”，单屏幕输出，主流与辅流图像均从1号主屏幕以分屏方式输出。

2.“Dual”，双屏幕输出，主流图像从1号主屏幕输出，辅流图像从2号副屏幕输出。
